简单介绍YoloV7原理及使用

Cynicsss 2023-01-15 15 min read Permalink

1.YoloV7

论文名称：《YOLOv7: Trainable bag-of-freebies sets new state-of-the-art for real-time object detectors》

论文地址： https://arxiv.org/pdf/2207.02696.pdf

论文代码： https://github.com/WongKinYiu/yolov7

YoloV7是由YoloV4团队提出的检测器，目前在速度与精度上有不小的优势。作者称YOLOv7 在 5 FPS 到 160 FPS 范围内，速度和精度都超过了所有已知的目标检测器，并在 GPU V100 上，30 FPS 的情况下达到实时目标检测器的最高精度 56.8% AP。 整体模型如下图：

2.改进点

1.Model re-parametrization techniques(重参化技术)

对应架构图当中的REP模块。我们可通过RepVGG: make VGG great again!来快速理解什么为重参化技术。浅显地总结下：对于一个多分支block，可通过一定的方式将多分支合并为单分支，减少参数量同时提升效果。在RepVGG中，RepConv定义如下图，总结下就是一个3x3卷积 一个1x1卷积和一个恒等映射，可以压缩为一个单一的3x3卷积：

2.ELAN ELAN-W E-ELAN

对于ELAN，可通过下面这个博客进行了解：理解Yolov7使用的ELAN，目标是为了从梯度路径层面优化模型效果。

ELAN-W模块，与ELAN所略有不同的是它在第二条分支的时候选取的输出数量不同。

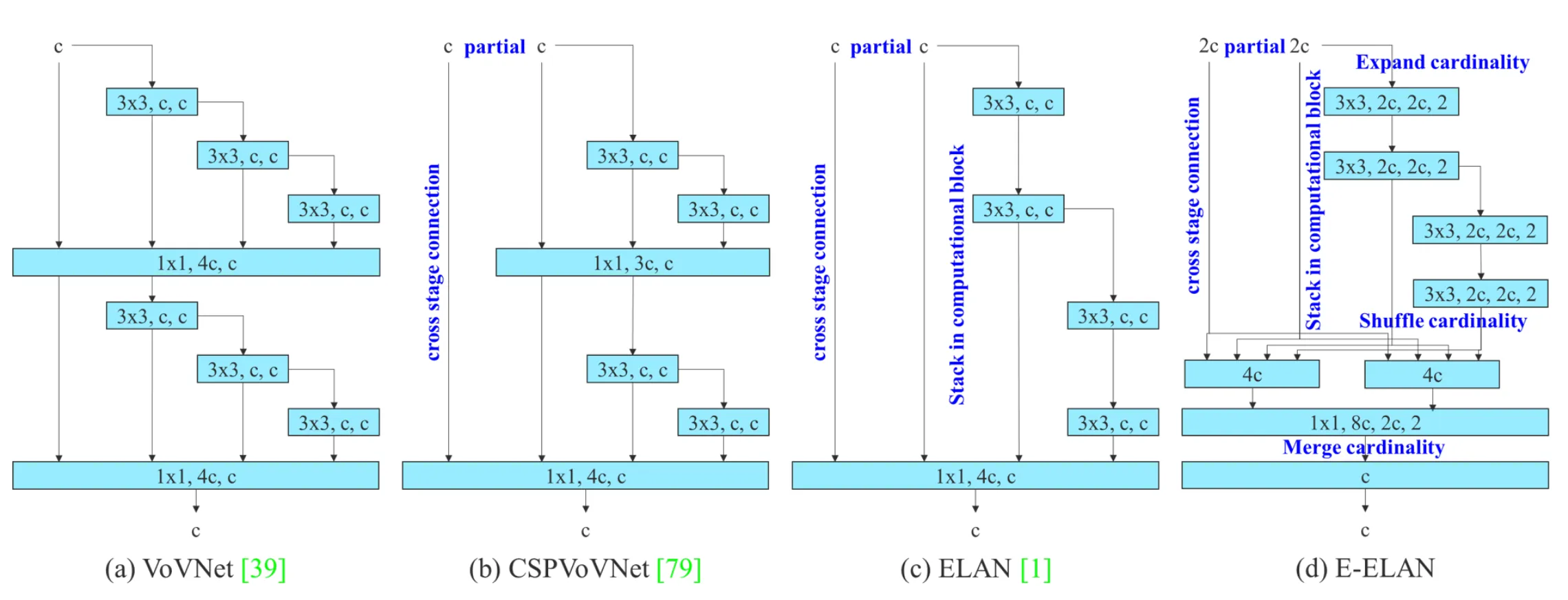

E-ELAN，其主要架构如下图所示。在大规模ELAN中，无论梯度路径长度和计算模块数量如何，都达到了稳定的状态。但如果更多计算模块被无限地堆叠，这种稳定状态可能会被破坏，参数利用率也会降低。本文提出的E-ELAN采用expand、shuffle、merge cardinality结构，实现在不破坏原始梯度路径的情况下，提高网络的学习能力。

3.Model scaling for concatenation-based models

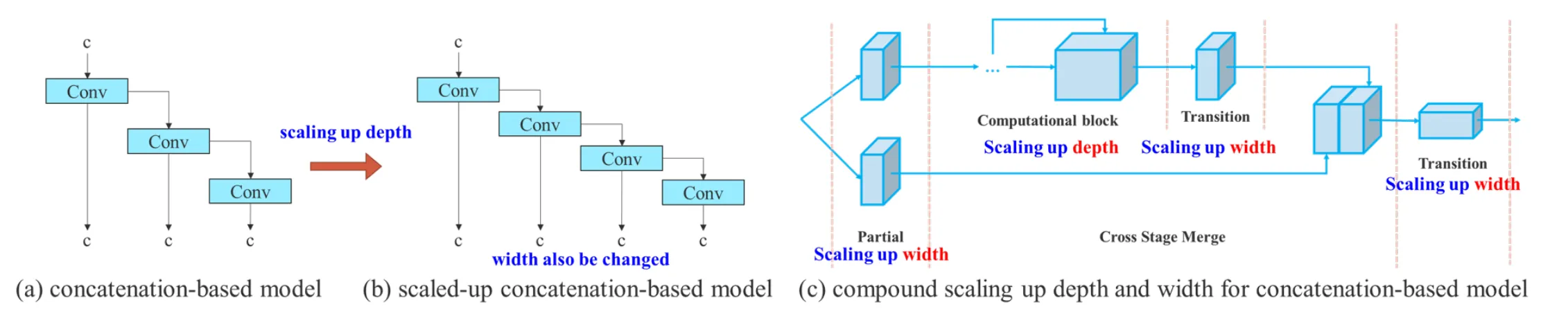

模型缩放通过改变模型的宽度、深度和分辨率来生成不同大小的模型。 如果将上述E-EALN方法应用到基于级联的模型，我们会发现，当对深度放大或缩小时，基于级联的计算模块之后的过渡层的通道会随之减少或增加。如下图a->b所示。 如果按比例放大深度，这种行为会导致过渡层的深入通道和输出通道的比例会变化，从而导致模型的硬件使用量下降。因此，对于基于级联的模型，必须提出一种复合模型缩放方法。即同时考虑深度因子以及过渡层的宽度因子。如上图(c)所示。

4.辅助Loss及标签分配

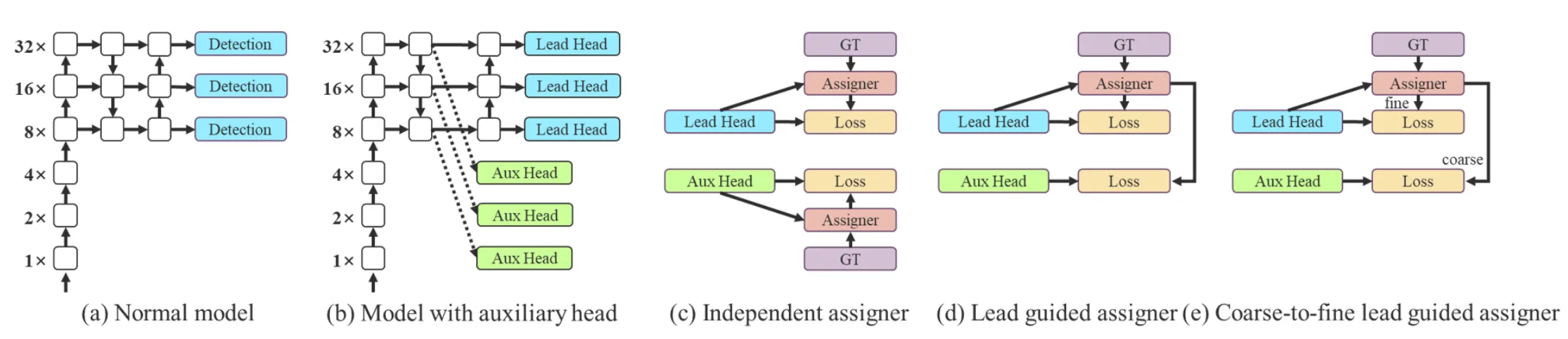

辅助头（Aux head）指使用网络中间层进行损失计算来辅助网络训练（深度监督：监督网络不同深度特征）。如图（a）无辅助头。图（b）有辅助头。一般来说，在训练时增加辅助头可带来更好的性能，在推理时，去掉辅助头，加快模型推理速度。 本文作者将负责最终预测的head称为lead head，用于辅助训练的head称为aux head。用于训练两个head的样本分配策略如图（d）和（e）所示。 在过去，在深度网络的训练中，标签分配通常直接指的是ground truth，并根据给定的规则生成hard label（未经过softmax）。然而近年来，以目标检测为例，研究者经常利用网络预测的质量分布来结合ground truth，使用一些计算和优化方法来生成可靠的软标签（soft label）。例如，YOLO使用bounding box预测和ground truth的IoU作为软标签。在本文中，作者将网络预测结果与ground truth一起考虑后再分配软标签的机制称为“标签分配器”。无论辅助头或引导头，都需要对目标进行深度监督。那么，‘’如何为辅助头和引导头合理分配软标签？”，这是作者需要考虑的问题。目前最常用的方法如图5（c）所示，即将辅助头和引导头分离，然后利用它们各自的预测结果和ground truth执行标签分配。本文提出的方法是一种新的标签分配方法，通过引导头的预测来引导辅助头以及自身。换句话说，首先使用引导头的prediction作为指导，生成从粗到细的层次标签，分别用于辅助头和引导头的学习，具体可看图5(d)和(e)。

Lead head guided label assigner： 引导头引导“标签分配器”预测结果和ground truth进行计算，并通过优化（在utils/loss.py的SigmoidBin(）函数中，传送门：https://github.com/WongKinYiu/yolov7/blob/main/utils/loss.py 生成软标签。这组软标签将作为辅助头和引导头的目标来训练模型。这样做的目的是使引导头具有较强的学习能力，由此产生的软标签更能代表源数据与目标之间的分布差异和相关性。此外，作者还可以将这种学习看作是一种广义上的余量学习。通过让较浅的辅助头直接学习引导头已经学习到的信息，引导头能更加专注于尚未学习到的残余信息。

Coarse-to-fine lead head guided label assigner： Coarse-to-fine引导头使用到了自身的prediction和ground truth来生成软标签，引导标签进行分配。然而，在这个过程中，作者生成了两组不同的软标签，即粗标签和细标签，其中细标签与引导头在标签分配器上生成的软标签相同，粗标签是通过降低正样本分配的约束，允许更多的网格作为正目标（可以看下FastestDet的label assigner，不单单只把gt中心点所在的网格当成候选目标，还把附近的三个也算进行去，增加正样本候选框的数量）。原因是一个辅助头的学习能力并不需要强大的引导头，为了避免丢失信息，作者将专注于优化样本召回的辅助头。对于引导头的输出，可以从查准率中过滤出高精度值的结果作为最终输出。然而，值得注意的是，如果粗标签的附加权重接近细标签的附加权重，则可能会在最终预测时产生错误的先验结果。

3.实验

消融实验

模型缩放：

RepConv：

RepResidual：

辅助头：

baseline对比

4.训练

1.数据集结构：

2.coco 数据集 格式

https://blog.csdn.net/weixin_44326452/article/details/122674257 x y w h定义：

def convert(size, box):
    dw = 1./(size[0])
    dh = 1./(size[1])
    x = (box[0] + box[1])/2.0 - 1
    y = (box[2] + box[3])/2.0 - 1
    w = box[1] - box[0]
    h = box[3] - box[2]
    x = x*dw
    w = w*dw
    y = y*dh
    h = h*dh

label文件txt内容格式：

category_id x y w h
category_id x y w h
category_id x y w h
...

3.修改训练配置

总共有两个文件需要配置，一个是/yolov7/cfg/training/yolov7.yaml，这个文件是有关模型的配置文件；一个是/yolov7/data/coco.yaml，这个是数据集的配置文件。

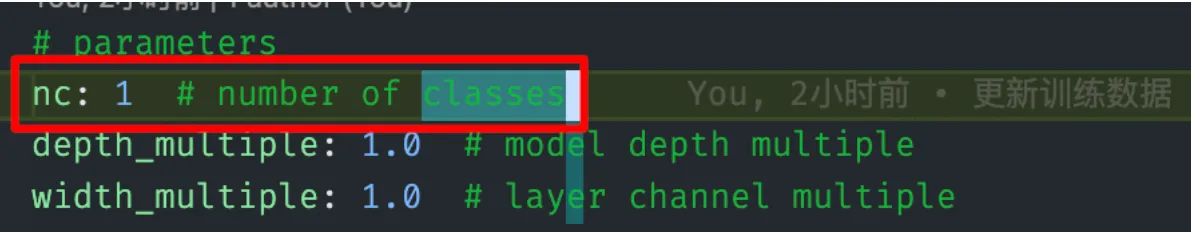

  • 修改/yolov7/cfg/training/yolov7.yaml 复制yolov7.yaml，并且重命名。此文件只需要修改一个地方，将nc的数量改为自定义数据集的class数量：

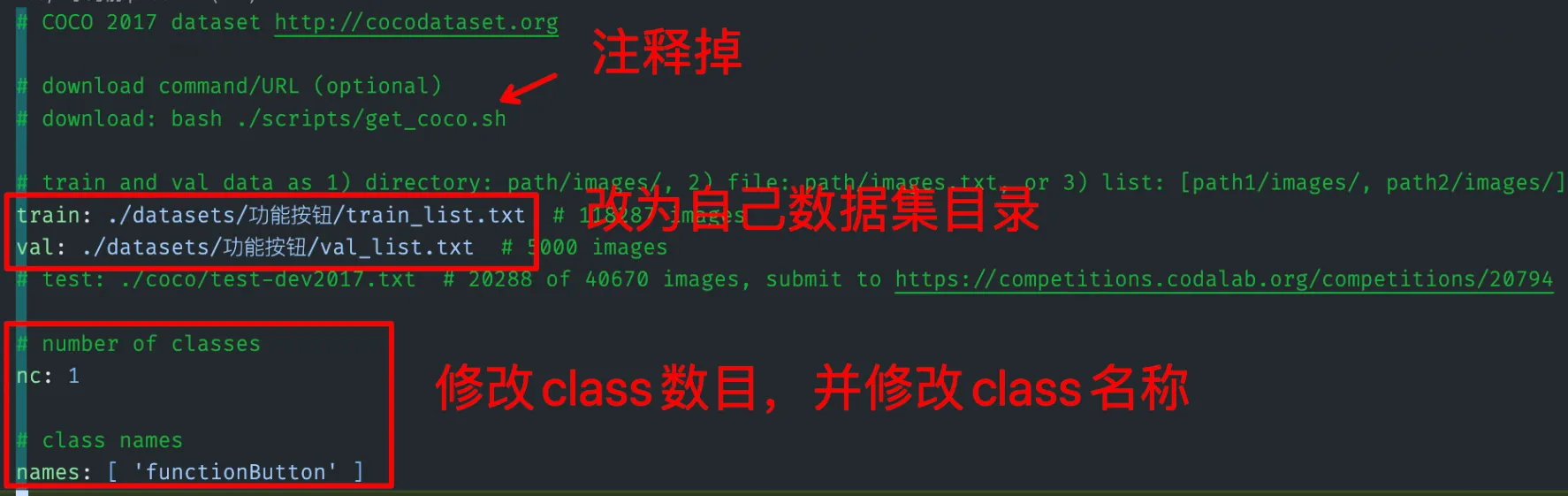

  • 修改/yolov7/data/coco.yaml 同样复制coco.yaml，自定义重命名在相同目录。此文件需要修改多处，如下图所示：

4.训练

使用yolov7_training.pt预训练模型(专门用于迁移的预训练模型)进行训练，这里设置batch_size为6 epoch为120：

python3 train.py --weights yolov7_training.pt --cfg cfg/training/yolov7-gnan.yaml --data data/gnan.yaml --device 0 --batch-size 6 --epoch 120

5.查看结果

yolov7会自动生成完备的训练结果，在/runs/train/下。
